电力、通讯用改性聚氯乙烯（MCMP）方形双壁波纹管

电力、通讯用改性聚氯乙烯（MCMP）方形双壁波纹管

一、产品简介

电力、通讯用改性聚氯乙烯（MCMP）方形双壁波纹管是采用多组份改性聚氣乙烯（Multi-component modified polymers,简称MCMP）为主要原料，经挤出而成的双壁波纹结构的新型复合增强管材，管材的外截面为方形，内部为圆形，且管材的方形波峰上设置了“U”形凹槽，该结构赋予管材极优良的力学性能，极为大地增强了管材的抗压强度，同时方形的外形结构，也提高了管材的施工便捷性，不需使用管枕，降低了施工成本并提高了施工效率。而多组份的改性聚氣乙烯材质，则赋予管材优良的抗冲击性能、维卡耐热性能、阻燃性能、抗/老/化性能、环/保性能。该管材综合性能优良，是目前较为理想电力及通讯用保护管。

二、执行标准

贵州省化学化工学会团体标准T/GZHG 010-2020《电力通讯用改性聚氯乙烯（MCMP）方形双壁波纹管》。

三、产品用途

主要应用于高压及超/高压电力护套及通讯护套等领域。

四、产品特性

1、抗外压强度高：因采用特/殊的方形波峰和圆形波谷的结构，极为大的提高了管材在垂直方向的抗压强度，且沿方形波峰所设置的“U”形凹槽结构，又进一步 提高了管材的抗外压性能，同时，圆形波谷又将360度方向的力均匀分散和抵消，使管材环刚度极为大提高，zui大埋深可达15m；

2、韧性优良：耐低温及抗外部冲击性能良好，因采用了韧性优良的增强增韧改性聚氯乙烯材料，大大提高了管材韧性及抗破坏性能，能够在恶劣低温气候条件下正常使用；

3、耐热性好：采用多组份改性聚氯乙烯原料，维卡耐热温度高，可达80度以上；

4、阻燃效果好：因采用改性聚氯乙烯材料,管材能够离火即熄；

5、抗弯曲性能好：管材为双壁结构，抗弯曲强度高，同时因不需管枕，与相邻管材为紧密接触，之间不存在空隙，因此，管材在施工时不易出现蛇形管，有利于后期穿缆；

6、耐化学性能好：管材为PVC材质，耐酸碱性优良；

7、安装施工便捷：因外形为方形，因此安装施工时不需使用管枕固定，极为大地减少了工作量，同时也节省了管枕，降低了工程造价。

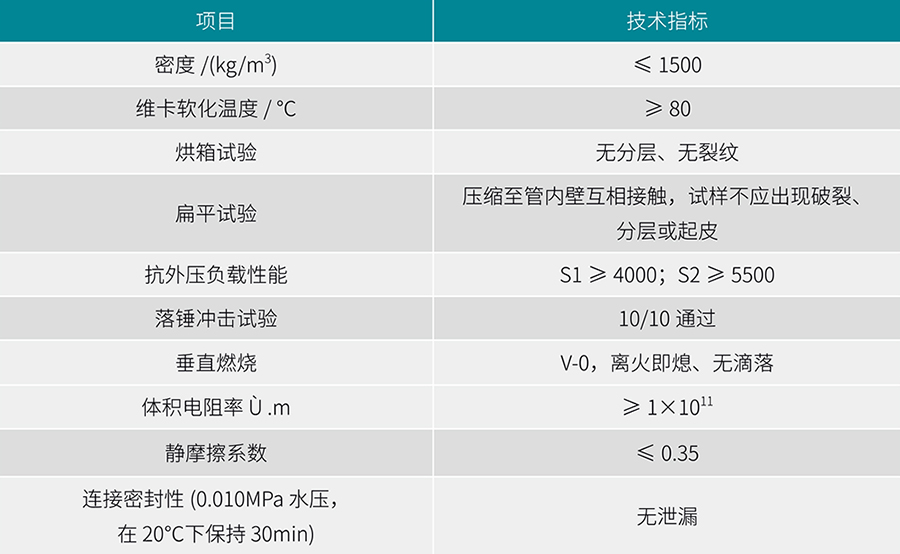

五、产品物理性能

六、产品规格/尺寸

改性聚氯乙烯（MCMP）方形双壁波纹管规格尺寸及偏差，见表1.

表1规格尺寸及偏差    单位：mm

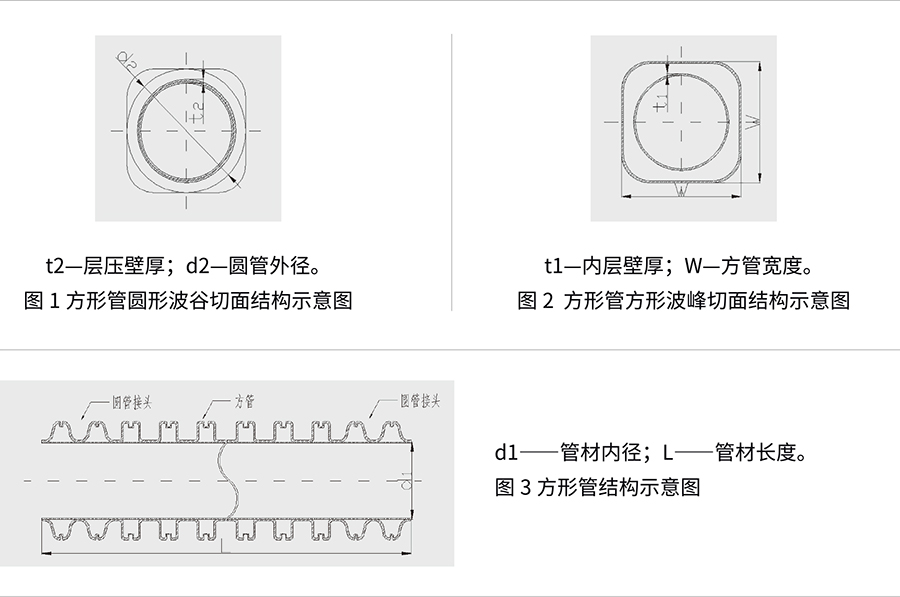

方形管规格用dn（公称内径）XW（方管宽度）表示。见图1、图2、图3。

七、管材连接方式

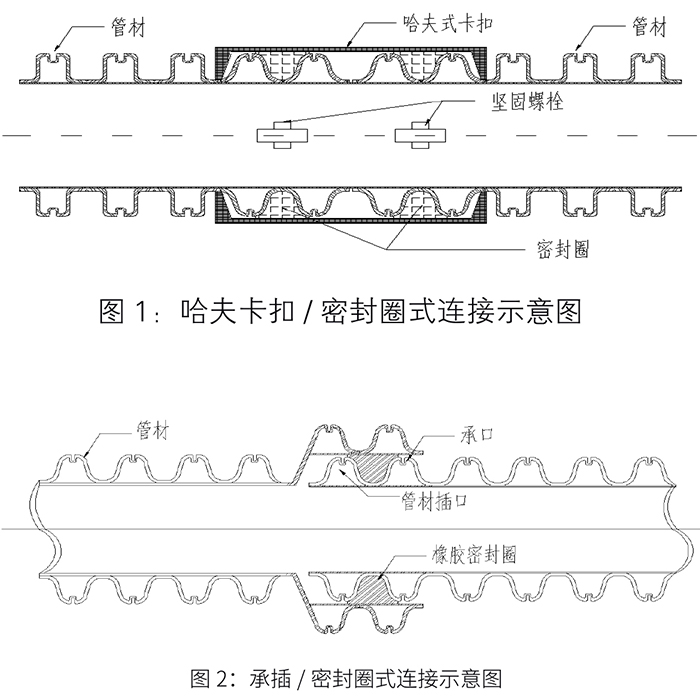

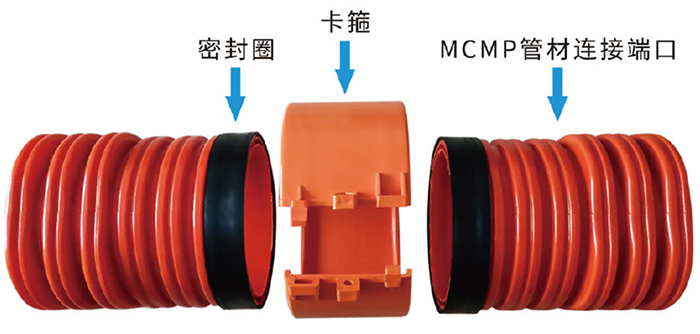

管材可采用两种连接方式，一种是卡扣/密封圈连接，即在管材的两端圆形接头上，各安装-一个密封圈，再通过两个半圆形的哈夫件扣合起来，起到连接密封的作用，具体如图1：

另一种则是承插/密封圈连接方式,即在管材的插口头，上安装-密封圈，然后将插口插入另一条管材的承口内，达到密封连接的效果。具体见图2：

八、管材对比文件

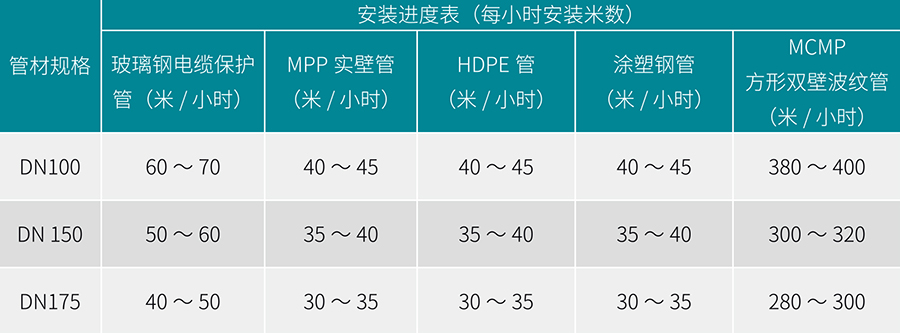

人工成本对比表（按照2人/组进行计算）

从以上两个表格不难看出，电力、通讯用改性聚氯乙烯（MCMP）方形双壁波纹管虽然材料价格略高，但是其安装时利用自身方形管道的优点不需要管枕或钢筋骨架，且由于其具有更优良的综合性能，结合其使用寿命，其综合造价反而会更低。它具有刚性好、管壁光滑、柔性好、耐腐蚀、耐热耐低温、可密封、安装方便等优点的综合性能。安装无需管枕，可不用混凝土包封，只需细沙回填即可,人工费用降低，工程进度快。在现有市场人力成本上升的时期，电力、通讯用改性聚氯乙烯（MCMP）方形双壁波纹管能大大降低成本，同时能给施工单位提高施工进度，从而大大缩短施工工期。
